Das Messteam rollt die Trommel des Seismometers aus, während der Geologe die Position per GPS fixiert. In Bamberg, wo der Untergrund aus mächtigen Sand- und Kiesablagerungen der Regnitz besteht, kommt eine Standortantwortanalyse zum Einsatz, um die Bodenreaktion auf Erdbebenwellen zu quantifizieren. Wir messen die Scherwellengeschwindigkeit VS30 mit aktiven und passiven Verfahren. Vor der Feldkampagne prüfen wir die Zugänglichkeit der Flächen – in der Bamberger Altstadt oft eine Herausforderung. Ein MASW-Profil entlang einer geplanten Trasse liefert erste Daten zur Steifigkeit der oberen 30 Meter.
In Bambergs weichen Sanden und Kiesen kann die Standortantwort Amplifikationen von über Faktor 2,5 bewirken – ein Wert, den kein Bauherr ignorieren sollte.
Arbeitsumfang in Bamberg
Kritische Bodenfaktoren in Bamberg
Die DIN EN 1998-1 (Eurocode 8) schreibt für Bamberg eine Standortantwortanalyse bei Bauwerken der Kategorie III und IV vor. Das Risiko liegt in der lokalen Verstärkung: Die weichen, wassergesättigten Sande der Regnitzauen können Erdbebenwellen um das 2,5-fache verstärken. Besonders kritisch sind Übergänge zwischen Flussterrassen und anstehendem Keuperton. In unserer Erfahrung zeigen ältere Fachwerkhäuser in der Altstadt bereits bei schwachen Erschütterungen Risse – eine Standortantwortanalyse hilft, diese Risiken zu quantifizieren und geeignete Gründungsmaßnahmen abzuleiten.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
E-Mail: kontakt@geotechnik.vipUnsere Leistungen
Unser Labor bietet drei spezialisierte Leistungen zur Standortantwortanalyse in Bamberg an:
Feldmessung mit MASW und HVSR
Wir erfassen die vs30/" data-interlink="1">Scherwellengeschwindigkeit entlang von Profilen mit 24-Kanal-Geophonen. Die passive HVSR-Messung liefert die Resonanzfrequenz des Standorts – ohne störende Schwingungen im Stadtgebiet.
1D- und 2D-Bodenmodellierung

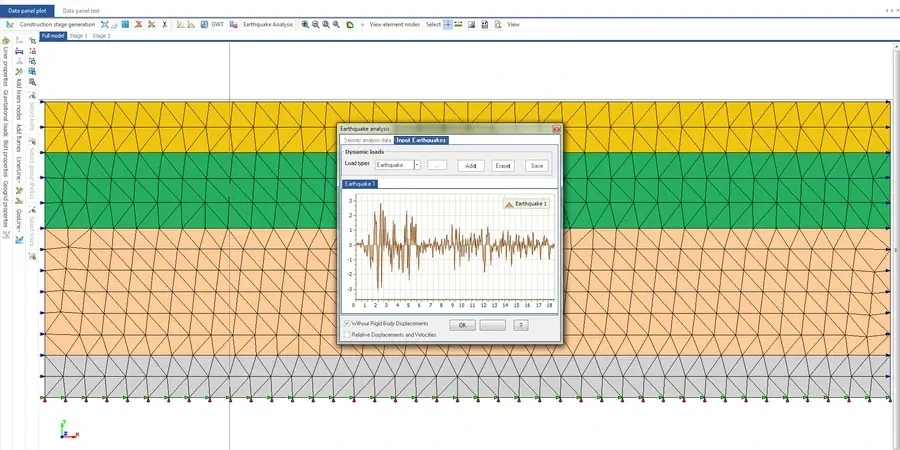

Aus den gemessenen Geschwindigkeitsprofilen erstellen wir ein Schichtenmodell mit Dichte, Steifigkeit und Dämpfung. Die Standortantwort wird mit Software wie SHAKE oder DeepSoil für verschiedene Erdbebenszenarien simuliert.
Bericht mit Baugrundklasse und Amplifikationsfaktoren
Der Abschlussbericht enthält die Einstufung nach DIN EN 1998-1, die berechneten Verstärkungsfaktoren für Beschleunigung und Geschwindigkeit sowie Empfehlungen zur Gründungstiefe und Bodenverbesserung.
FAQ
Wann ist eine Standortantwortanalyse in Bamberg gesetzlich vorgeschrieben?
Nach DIN EN 1998-1 ist sie für Bauwerke der Kategorie III und IV (Krankenhäuser, Hochhäuser, Brücken) in Erdbebenzone 1 (Bamberg) Pflicht. Auch bei Bauvorhaben in den Regnitzauen empfehlen wir sie wegen der weichen Sande.
Welche Methoden werden bei der Standortantwortanalyse in Bamberg eingesetzt?
Wir verwenden aktive MASW-Profile mit 24-Kanal-Geophonen für VS30 sowie passive HVSR-Messungen zur Bestimmung der natürlichen Resonanzfrequenz. In der Altstadt setzen wir auf zerstörungsfreie Verfahren.
Wie lange dauert eine Standortantwortanalyse vor Ort?
Ein reiner Feldtag reicht für ein Standardprofil (zwei bis drei MASW-Linien plus fünf HVSR-Punkte). Die Modellierung und Berichtserstellung benötigen weitere drei bis fünf Arbeitstage.
Wie viel kostet eine Standortantwortanalyse für ein Einfamilienhaus?
Der Kostenrahmen liegt zwischen €1.070 und €4.340, abhängig von der Anzahl der Messpunkte und der Komplexität des Untergrunds. Bei größeren Projekten mit mehreren Profilen kann der Preis abweichen.
Kann ich eine Standortantwortanalyse auch nachträglich für ein bestehendes Gebäude durchführen lassen?
Ja, das ist möglich. Wir messen dann direkt neben oder im Gebäude mit passiven HVSR-Sensoren. Die Ergebnisse helfen, die tatsächliche Bodenverstärkung am Standort zu ermitteln und Sanierungsmaßnahmen zu planen.
