Seismik in Bamberg

Die Seismik in Bamberg erfordert eine präzise Bewertung der standortspezifischen Gefährdung, da die Region durch die Fränkische Bruchzone und quartäre Sedimente geprägt ist. Gemäß DIN EN 1998-1/NA müssen lokale Untergrundverstärkungen zuverlässig quantifiziert werden. Unsere Analyse der seismischen Verstärkung ermittelt das frequenzabhängige Übertragungsverhalten des Baugrunds, während die Standortantwortanalyse spektrale Beschleunigungen für das Bemessungserdbeben nach deutschem Nationalen Anhang ableitet.

Für Hochbauten, Brücken und Infrastrukturprojekte in Bamberg ist die seismische Baugrundbeurteilung verpflichtend. Besonders bei weichen Talfüllungen oder heterogenen Schichtfolgen liefert die Seismische Mikrozonierung flächendeckende Gefährdungskarten, die als Planungsgrundlage dienen. Die Erdbebenisolationsbemessung ergänzt das Leistungsspektrum, indem sie die dynamische Entkopplung des Bauwerks vom Untergrund bemisst und so Tragwerksreserven mobilisiert.

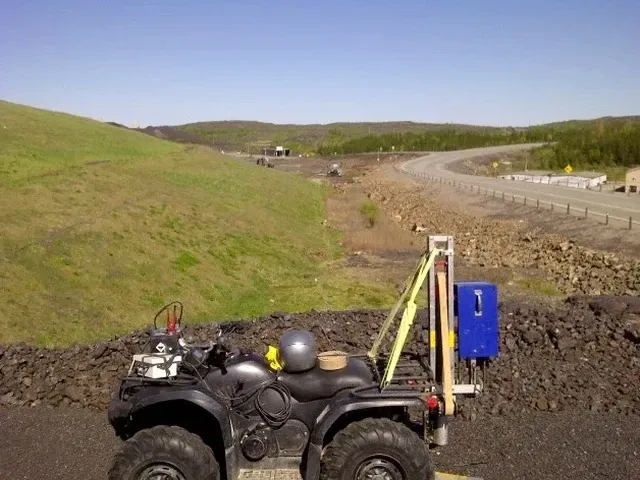

Illustratives Bild von Analyse der seismischen Verstärkung in Bamberg
In den weichen Tonen Gaustadts kann die seismische Verstärkung das doppelte der Beschleunigung des freien Feldes erreichen.

Arbeitsumfang in Bamberg

Ein Mehrfamilienhaus an der Starkenfeldstraße zeigte uns, wie nötig die Analyse der seismischen Verstärkung ist. Die oberen 8 Meter bestehen aus schluffigem Ton mit niedriger Steifigkeit. Unterhalb folgt dichter Kies. Solche Schichtwechsel erzeugen eine deutliche Bodenverstärkung im Frequenzbereich von 2–4 Hz. Das Verfahren umfasst:
  • Messung des VS30-Profils mittels Oberflächenwellen
  • Berechnung des Verstärkungsfaktors nach NEHRP-Klassifikation
  • Berücksichtigung lokaler Topografie und Beckeneffekte
Ergänzend setzen wir die Mikrotremor-HVSR-Methode ein, um die Eigenfrequenz des Bauplatzes zu bestimmen. So entsteht eine fundierte Grundlage für die Tragwerksplanung.
Analyse der seismischen Verstärkung in Bamberg
ParameterTypischer Wert
Scherwellengeschwindigkeit VS30180–360 m/s (weiche Böden) bis >800 m/s (Fels)
Dominante Bodenperiode T00,3–1,2 s je nach Mächtigkeit der Weichschicht
Verstärkungsfaktor Fa (0,2 s)1,2–1,8 nach ASCE 7-16 Tabelle 11.4-1
Verstärkungsfaktor Fv (1,0 s)1,4–2,4 für Baugrundklasse C und D
Schichtdicke der Weichschicht5–25 m typisch für Regnitzauen und Keuperausläufer
Messgenauigkeit Eigenfrequenz±0,05 Hz bei HVSR-Messung mit 30 min Aufzeichnung

Kritische Bodenfaktoren in Bamberg

Die geologische Karte Bambergs zeigt eine heterogene Abfolge aus quartären Kiesen, Auenlehmen und Keupertonen. In den Tallagen des Main und der Regnitz können die weichen Bindeschichten bis zu 20 Meter mächtig werden. Fehlt eine Analyse der seismischen Verstärkung, unterschätzt man die tatsächlichen Erdbebenlasten oft um den Faktor 2 bis 3. Das Risiko reicht von unkontrollierten Rissen im Mauerwerk bis hin zu bleibenden Setzungen nach einem Beben. Gerade in den Bamberger Neubaugebieten am Stadtrand ist dieser Effekt nicht zu vernachlässigen.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.vip
Anwendbare Normen: DIN EN 1998-1 (Eurocode 8) mit Nationalem Anhang, DIN 4149:2005 (Bauten in deutschen Erdbebengebieten), NEHRP Recommended Seismic Provisions (FEMA P-1050), DIN EN 1997-1 (Eurocode 7: Entwurf, Berechnung und Bemessung)

Unsere Leistungen

Wir bieten zur seismischen Beurteilung zwei spezialisierte Leistungen für Bamberg an:

Oberflächenwellen-Messung (MASW / ReMi)

Bestimmung des VS30-Profils entlang von Messlinien. Geeignet für Bauplätze ab 500 m². Liefert die Eingangsparameter für die Verstärkungsanalyse nach Eurocode 8.

Mikrotremor-HVSR zur Eigenfrequenzbestimmung

Einpunktmessung der Bodenunruhe. Ermittelt die dominante Frequenz des Standorts. Besonders wichtig für die Abstimmung von Gebäudeeigenfrequenz und Bodenresonanz.
